Hozirgi vaqtda mahalliy og'ir yuk ko'taruvchi yo'ltanlamas avtomobil simlari avtomobilsozlik standartiga asoslangan: QC / T417.1, 3 ~ 5-2016"Avtomobil simlari ulagichlari" va mahalliy yuqori sifatli an'anaviy universal ulagichlar odatda tanlanadi.
Ushbu turdagi ulagichlar to'liq xilma-xillikka, barqaror ishlashga, ishonchli sifatga, past himoya darajasiga, terminal plaginini mahkamlash uchun bir qatlamli qulflash tuzilishiga va kontakt terminallari uchun siqish aloqasiga ega.
Elektr simi ulagichi qo'lda kiritish va yig'ish uchun an'anaviy texnologiyani qabul qiladi va sim simlarini ulash shakli 1-rasm, 2-rasm va 3-rasmda ko'rsatilgan. Elektr simi simlariga texnik xizmat ko'rsatish va tekshirishni osonlashtirish uchun terminalning oxiri. ulagich o'rnatilgandan so'ng ta'sir qiladi va hech qanday davolash jarayoni amalga oshirilmaydi.

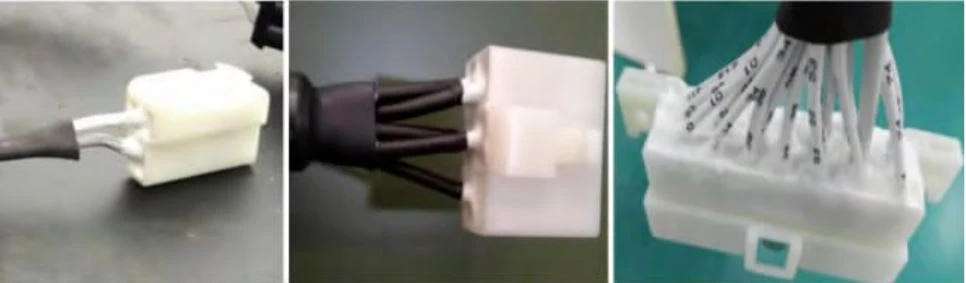

(1-rasm. Kokpit ichidagi va tashqarisidagi simlarni ulash uchun ulagich)

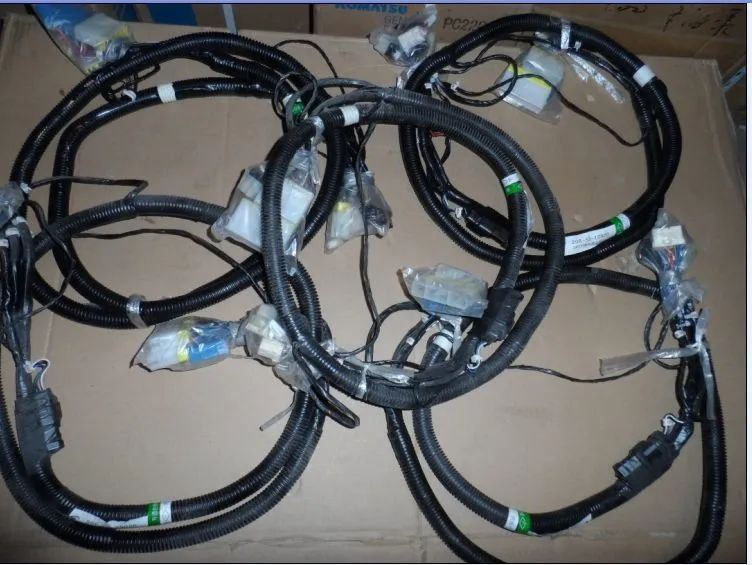

(2-rasm. Asbobda ishlatiladigan ulagichlar)

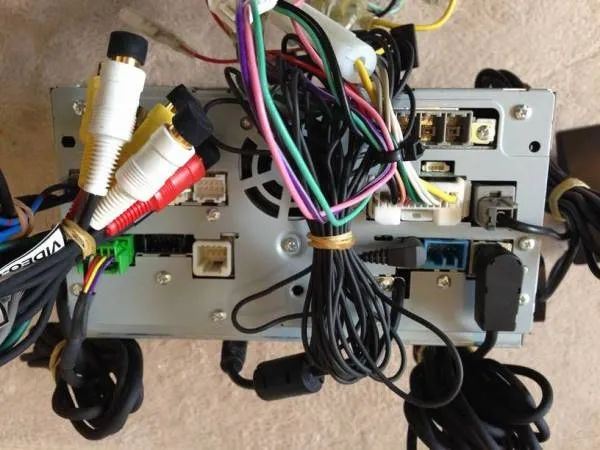

(3-rasm. Chiroqlarda ishlatiladigan ulagichlar)
Mahsulot ko'lami va foydalanish ko'lamining uzluksiz kengayishi bilan simli jabduqlar mahsulotlarining turlari va miqdori kundan-kunga ortib bormoqda.
Ekologik talablarga javob beradigan og'ir yuk ko'taruvchi transport vositalariga qarama-qarshilik, xizmat muddati oshgani sayin, simlar simlaridagi ulagichlarning kontakt terminallari siljiydi va qulfdan chiqariladi, va tez-tez bo'shashgan ulanishlar, virtual ulanishlar yoki ochiq kontaktlarning zanglashiga olib keladi, bu butun tizimga ta'sir qiladi. avtomobil's elektr Tizimning ishonchliligi va barqarorligi.
Sabablarni tahlil qilish
Hozirgi vaqtda og'ir yuk mashinalari odatda mahalliy an'anaviy etuk konnektorlarni tanlaydi. Ushbu turdagi ulagichning elektr aloqasi terminallari plastik qobiq bilan bir qatlamda ushlab turiladi va joylashtiriladi. Elektr aloqasi terminallari o'zlarining elastik mandallari va g'ilofni joylashtirish va qulflash yivlariga tayanadi. Terminal va g'ilofni yig'ish.
Elektr ulanish terminali joyiga o'rnatilgandan so'ng, uning elastik qulflash tili g'ilofning joylashishni aniqlash va qulflash yiviga qulflanadi va shu bilan elektr aloqa terminali va g'ilofning samarali qulflash va mahkamlash holatini amalga oshiradi.
Biroq, qulflash strukturasi bir qatlamli elastik qulf bo'lganligi sababli, qo'lda o'rnatishni yig'ish jarayonida qulflashning mustahkamligini ta'minlash qiyin: elektr aloqa terminali joyiga o'rnatilgan yoki yo'qligini nazorat qilish qiyin. til shikastlangan. Bundan tashqari, elektr aloqa terminalining ishonchli elastik qulflash ta'sirini ta'minlash qiyin.
Bundan tashqari, og'ir yuk ko'taruvchi transport vositalarining og'ir ish muhiti va jiddiy yo'l to'qnashuvi tufayli avtomobil foydalanishga topshirilgandan so'ng sim simlari ulagichining terminallarini bo'shatish va virtual ulash kabi noxush hodisalar yuzaga keldi.
Optimallashtirish imkoniyatlari
Mavjud vaziyatni hisobga olgan holda, plagin qismlarining tuzilishi va yig'ish jarayonidan boshlab, optimallashtirish rejasi taklif qilindi va mukammal choralar ko'rildi.
Birinchidan, ulagichning amaldagi qo'llanilishi va texnik parametrlari talablariga muvofiq, an'anaviy yagona konnektor o'rniga yuqori himoya darajasi va ikki qatlamli qulflash tuzilishiga ega taniqli brend konnektorini va mahalliy harbiy yuqori sifatli aviatsiya ulagichini qayta tanlang. -qulflash strukturasi ulagichi. O'zgartirish yig'ilishi.
Ikkinchidan, simi simi ulagichini yig'ish jarayonini yaxshilang: asl sim simi ulagichi o'rnatilgandan so'ng, terminalning uchi ochiq bo'lishining oldini olish va ulagichning qattiqlashuv jarayonini kuchaytirish uchun ulagichning uchi elim bilan teng ravishda to'ldiriladi.
Maxsus takomillashtirish choralari quyidagilardan iborat:
(4-rasm. Suv o'tkazmaydigan ulagichni tanlang, himoya darajasi ≥IP65)
Birinchidan, avtomobildagi konnektorning haqiqiy o'rnatish holatiga va uzatiladigan quvvatning o'lchamiga ko'ra, turli nuqtalarda an'anaviy chip konnektorlarini almashtirish uchun kvadrat konnektorlar (4-rasm, 5-rasm) tanlanadi.
Kabina va kabina o'rtasida o'tish uchun an'anaviy ulagichlar o'rniga ITT va mahalliy harbiy yuqori sifatli aviatsiya konnektorlarini tanlang (6-rasm), sim simlarini ulash va signal uzatishni yakunlash uchun.
U ulagichlarning bo'shashmasdan va virtual ulanishi bilan bog'liq muammolarni sezilarli darajada hal qiladi va butun avtomobil&№ 39; elektr jihozlarining ishonchliligini oshirishda muhim rol o'ynaydi.
(5-rasm. Suv o'tkazmaydigan ulagichni tanlang, himoya darajasi ≥IP67)
Uning ta'siri ikki nuqtaga ega:
①Kvadrat konnektorlar, ITT va mahalliy harbiy foydalanish uchun yuqori sifatli aviatsiya konnektorlari suv o'tkazmaydigan konnektorlar bo'lib, himoya darajasi ≥IP65 bo'lib, u plagin terminalining tashqi muhit tomonidan shikastlanishi va eroziyasini oldini oladi va ishonchliligi va barqarorligini oshiradi. terminal aloqasi.
②Ushbu turdagi ulagichlar ikkilamchi qulf bilan jihozlangan va plagin terminali ikki qavatli qulflash mexanizmini qabul qiladi, bu terminalning ishdan chiqishi va siljishi muammosini to'liq hal qila oladi va vilka ishonchliligini yanada oshirish uchun ikki tomonlama kafolat beradi. - aloqada.
(6-rasm. ITT va mahalliy harbiy yuqori sifatli aviatsiya konnektorlarini tanlang, himoya darajasi ≥IP67)
Ikkinchidan, idishni ichidagi konnektorlar va alohida kabinadan tashqari ulagichlar uchun model va mahsulot tuzilishi stereotiplari tufayli optimallashtirish mumkin bo'lmagan an'anaviy ulagichlar.
Terminal ulanishining ishonchliligi va barqarorligini oshirish uchun faqat plagin terminalining bir qatlamli qulflash tuzilishiga tayanish juda nozik. Plug-in ulanishining mustahkamligi va ishonchliligini yanada yaxshilash uchun vilkasini simning uchiga bir tekis solingan plomba (GD414 silikon kauchuk) bilan ishlov berishni kiritish kerak.
Muayyan amalga oshirish 7-rasmda ko'rsatilgan, himoya darajasi IP65 yoki undan yuqori darajaga yetishi mumkin, bu nafaqat elektr aloqa terminalini qoqib qo'yish va o'zgartirishni oldini oladi, balki ulanish terminalini tashqi muhitdan shikastlanish va eroziyadan himoya qiladi.
(Rasm 7. Jarayonni takomillashtirish: an'anaviy elektr ulagichining uchi bir tekis o'ralgan va muhrlangan)
