Optik tolalar, optik kabellar, o'tish moslamalari, cho'chqalar va optik konnektorlardan foydalanish bo'yicha kirish va ehtiyot choralari

Optik kabel

Uzoq masofadan tashqarida uzatish talabidan kelib chiqqan holda, birlashtirilib, birlashtirilgan optik tolalardan tashkil topgan simi optik simi deb ataladi. Optik kabelning tashqi qobig'i odatda qora rangga ega bo'lib, uning ichida po'lat simli himoya mavjud. Aloqa qutisi ishlab chiqaruvchilari tomonidan kapsulalangan optik tolalarning har xil turlariga ko'ra, optik kabellar bitta va ko'p rejimlarga bo'linadi.

Jumper

Ikkala uchida ulagichga ega bo'lgan tolalar yamoq tolalardir. Yamoq shnurlari uskunadan optik tolali simli aloqa zanjirlariga o'tish moslamalarini ishlab chiqarish uchun ishlatiladi va odatda optik transceiverlar va terminal qutilarini ulash uchun ishlatiladi. Umumiy tolaga o'tish moslamalariga bitta rejimli tola o'tish moslamalari va ko'p rejimli tola o'tish moslamalari kiradi.

• Bir martali tolali o'tish moslamasi: tashqi teri odatda sariq rangga ega, ulagichi va himoya qoplamasi ko'k rangga ega va uzatish oralig'i uzoqroq.

• Ko'p rejimli tolali o'tish moslamasi: tashqi teri odatda to'q sariq rangga ega, ulagichi va himoya qoplamasi bej yoki qora rangga ega va uzatish oralig'i qisqa.

Interfeys turiga ko'ra, tolali o'tish moslamasi SC tolali o'tish moslamasi, LC tolali o'tish moslamasi, FC tolali o'tish moslamasi va boshqa turlarga bo'linadi. Yamoq shnurining uzunligi odatda 0,5m, 1m, 2m, 3m, 5m, 10m va boshqalar.

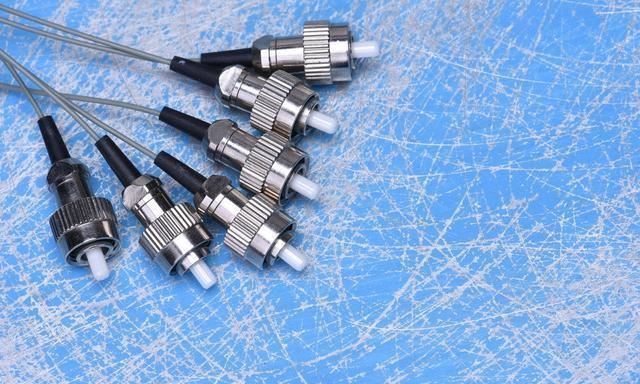

Pigtail

Bir uchida ulagich va boshqa uchida yadrosi singan tolalar bor ekan. Pigtail termoyadroviy biriktirish orqali optik kabelning yadrosiga ulanadi va ko'pincha optik tolali terminal qutisida paydo bo'ladi. U asosan optik kabel va optik qabul qilgichni ulash uchun ishlatiladi. (Optik tolalarni biriktirish optik tolalar va optik tolalarni yoki optik tolalarni va pigtaillalarni birlashtirish uchun optik tolali termoyadroviy mashinadan foydalanishni anglatadi, optik kabeldagi yalang'och tolalar va optik tolali pigtaillalarni bir butunga birlashtiradi.)

Pigtaillarni bitta rejimli (sariq) va ko'p rejimli cho'chqalarga (to'q sariq) ajratish mumkin. Interfeys turiga bo'lingan holda, cho'chqalar SC cho'chqalari, LC cho'chqalari, FC pigtaillalari va boshqa turlarga bo'linadi.

Optik tolali ulagich

Optik tolali ulagich optik tolali aloqa tizimidagi ajralmas passiv komponent hisoblanadi. Uning qo'llanilishi optik kanallar orasidagi ajraladigan aloqani yakunlaydi, shu bilan optik tizimni ishga tushirish va texnik xizmat ko'rsatishni yanada qulayroq qiladi. Optik tolali ulagichlarning ko'p turlari mavjud. SC va LC tolali ulagichlarining ko'rinishlari mos ravishda E-8 va E-9 rasmlarda ko'rsatilgan.

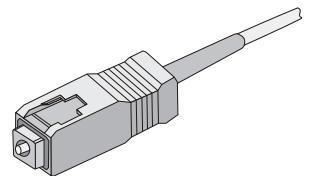

Shakl E-8 SC optik tolali ulagichining ko'rinishini sxematik diagrammasi

Shakl E-9 LC optik tolali ulagichining ko'rinishini sxematik diagrammasi

Foydalanish uchun ehtiyot choralari

Ulanish uchun optik toladan foydalanganda quyidagilarga e'tibor bering.

• Iltimos, optik tolali ulagich va optik tolali ulanadigan interfeys moduli turiga mos kelishini tasdiqlang.

• SR8800-X yo'riqchining ba'zi qo'llab-quvvatlovchi platalaridagi optik interfeyslarda himoya vilkalari mavjud. Ushbu optik interfeyslardan foydalanish kerak bo'lganda, avval himoya vilkalarini olib tashlash kerak. Iltimos, olib tashlangan himoya vilkalarini to'g'ri saqlang. Ushbu optik interfeyslar endi ishlatilmaganda, siz ushbu optik interfeyslarda himoya vilkalarini qayta o'rnatishingiz kerak.

• Optik tolali ulagichda chang qopqog'i mavjud. Optik tolali ulagichdan foydalanganda, chang qopqog'ini to'g'ri saqlang. U endi ishlatilmaganda, optik tolali ulagichni yig'ish jarayonida tolali ulagichning uchi yuzini qirib tashlamaslik va uning ishlash ko'rsatkichlariga ta'sir qilmaslik uchun chang qopqog'i bilan qoplash kerak. Agar chang qopqog'i juda bo'sh yoki ifloslangan bo'lsa, iltimos, uni vaqtida o'zgartiring.

• Optik tolali ulanishni ishlatishdan oldin, iltimos, optik tolali ulagichning uchini yuzini mutlaq spirt bilan namlangan changsiz qog'oz bilan artib oling. Tozalashda siz faqat bitta yo'nalishda artishingiz mumkin. Shu bilan birga, unga ulangan optik tolali ulagichning so'nggi yuzini artib oling.

• Optik tolalarni burama yoki egmang. O'rnatishdan keyin optik tolaning egilish radiusi 40 mm dan kam bo'lmasligi kerak (minimal egilish radiusi dinamik egilishda 20D, statik sharoitda 10D, D esa optik tolali chang qopqog'ining tashqi diametri).

• Ulanish paytida, agar optik tola metall plastinka teshigidan o'tishi kerak bo'lsa, u holda metall plastinka teshigi silliq va to'liq yumaloq yuzaga ega bo'lishi kerak (yaxlitlash radiusi R 2 mm dan kam bo'lmasligi kerak). tuzilish Yon tomonga burilganda, himoya qopqog'i yoki yostiq qo'shilishi kerak.

• Optik tolalarni tortib olish, bosish yoki siqib qo'ymaslik uchun optik tolali ulagichni ulashda yoki elektrdan uzishda ortiqcha kuch ishlatmang.
