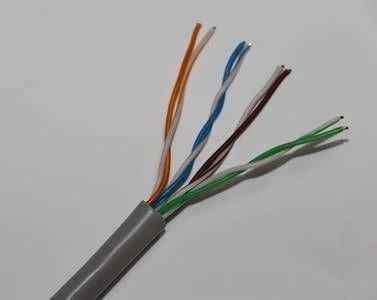

Rasmda to'rtta o'ralgan juftlikdan iborat jami sakkizta simdan iborat 5-toifali o'ralgan juftlik kabeli ko'rsatilgan. Buralgan juftlik - bu simli ulanish loyihalarida eng ko'p ishlatiladigan uzatish vositasi. Bu ma'lum bir spetsifikatsiyaga muvofiq bir-biriga o'ralgan ikkita izolyatsiya qilingan simlar tomonidan ishlab chiqarilgan umumiy maqsadli simi. U axborot kommunikatsiya tarmoqlarining uzatish vositasiga tegishli.
Nima uchun ikkita simni o'ralgan juftlikda burama?
Ushbu o'zaro chalkashlik kabelning asl elektr xususiyatlarini o'zgartirganligi sababli. Bu nafaqat o'zaro to'qnashuvni qisqartiradi, balki boshqa kabellardagi signalni juft kabelga eng katta darajada xalaqit berishining oldini oladi.
Bükülü juft simni qanday qilish kerak
Materiallar / asboblar:
Tarmoq kabeli penslari, o'ralgan juftlik, kristalli bosh
Birinchidan, o'ralgan juftlikning tashqi qobig'ini echish uchun tarmoq kabelining pensidan foydalaning.
Simlar ochiq bo'lgandan keyin ularni to'q sariq, oq, to'q sariq, yashil va oq, ko'k, ko'k va oq, yashil, jigarrang va oq va jigar ranglarga mos ravishda joylashtiring va simning yuqori qismini tarmoq kabeli bilan chiroyli qilib kesing. penseler.
Tayyorlangan kristall bosh konnektorini chiqaring.
Yo'naltirilgan o'ralgan juftlikni kristall bosh konnektoriga joylashtiring.

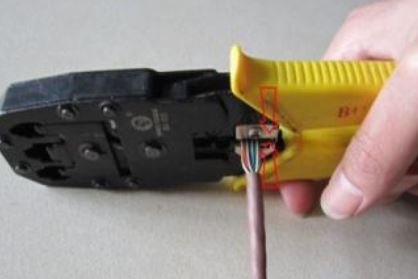

Tarmoq kabeli pensining siqish joyiga vilkasini joylashtiring, mahkamlash uchun tarmoq kabeli pensining dastasini mahkam bosing.
Xuddi shu tarzda boshqa tomonni ham boshqaring.

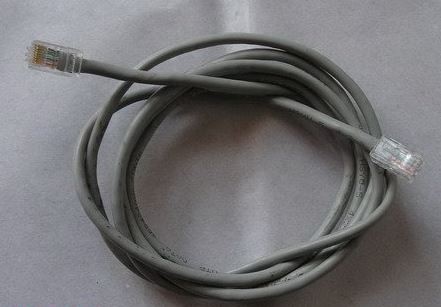

Shu tarzda, o'ralgan juftlikni ishlab chiqarish tugallandi.
Bükülü juftlik uchun ikkita ulanish usuli qanday?
1 "o'zaro faoliyat chiziq
568A: oq yashil, yashil, oq to'q sariq, ko'k, oq ko'k, to'q sariq, oq jigarrang, jigarrang; 568B: oq to'q sariq, to'q sariq, oq yashil, ko'k, oq ko'k, yashil, oq jigarrang, jigarrang; o'zaro faoliyat chiziq bir uchida 568A, boshqa uchi 568B.
2 "teskari chiziq
Flip chiziqni yasashning eng oson usuli bu ikkala uchida ham bir xil chiziqlar ketma-ketligi, ammo boshqa uchini yasashda faqat kristall boshini teskari mahkamlang.
3, Krossover chizig'ining almashinuvi 13 va 46 emas, 12 va 36 dir. Bu to'g'ri bo'lishi kerak, aks holda u ishlamaydi. Kalitdan chiziq uzunligi 100 metrdan oshmasligi kerak. Agar signal susayishi 100 metrdan oshsa, signal susayishi jiddiyroq bo'ladi. Agar paket yo'qolishi bo'lsa, tarmoq foydasiz bo'ladi. Bükülü juftlikning simli ketma-ketligi muntazam bo'lib, ushbu qonun shunchaki ulanish imkoniga ega emas, balki ilmiy asoslangan. Ushbu turdagi o'ralgan simli kabel elektromagnit signallarning o'zaro kesishishi asosida ixtiro qilingan. Ideal tarmoq tezligiga faqat kabellarni chiziqlar ketma-ketligi bo'yicha tartibga solish orqali erishish mumkin. Agar kabellar chiziqlar ketma-ketligi bo'yicha joylashtirilmasa, nazariy uzatish tezligiga erishish mumkin emas!
