RS485 avtobusi nima?
RS485 ning o'ziga xos jismoniy shakli yo'q. Bu loyihaning haqiqiy holatiga qarab qabul qilingan interfeys. RS485 differentsial signal manfiyidan foydalanadi, +2V ～ +6V degani" 0", -6V ～ -2V degani" 1" ;.

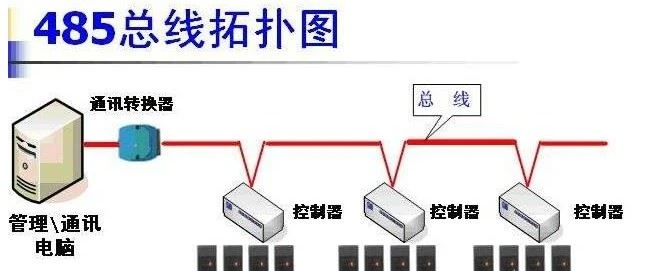

RS485 ikkita simli va to'rtta simli ulanishlarga ega. To'rt simli tizim faqatgina nuqta-nuqta aloqasiga erishishi mumkin, bu hozirda kamdan-kam uchraydi. Ikki simli ulanish usuli asosan qo'llaniladi. Ushbu ulanish usuli avtobusga bir xil 32 tugungacha ulanishi mumkin bo'lgan avtobus tipidagi topologiyadir. 485 avtobusining aloqa masofasi 1200 metrga yetishi mumkin.
Oddiy sharoitlarda 485 avtobusni uzatish masofasi 1200 metrga yetishi mumkin. Buning asosiy sharti shundan iboratki, aloqa simlari yuqori sifatli va standartga muvofiq, chiqish tezligi 9600, va faqat bitta 485 ta qurilma yuklangan, shunda aloqa masofasi 1200 metrga yetishi mumkin, shuning uchun haqiqiy va barqaror aloqa masofasi 485 avtobus odatda 1200 metrdan kam. Agar yukda 485 ta moslama ko'p bo'lsa, sim impedansi standartga to'g'ri kelmaydi, simning diametri juda yupqa, konvertorning sifati yomon, uskunani chaqmoqdan himoya qilish murakkab va bod tezligi oshadi va hokazo. aloqa masofasini kamaytirish.
Oddiy tarmoq sharoitida, masalan uy-ro'zg'or korxonalari tarmog'ida 5-toifali o'ralgan juftlik kabelidan foydalanish kifoya. Yuqori talabga ega bo'lgan muhitda, 6-toifali ekranlangan, 7-toifali ekranlangan tarmoq kabeli yoki Akihabara koaksiyal kabeli kabi ekranlangan kabeldan foydalanish mumkin.
RS485 interfeysidan foydalanilganda, ma'lum bir uzatish liniyasi uchun, RS485 interfeysidan yukga ma'lumot uzatish uchun ruxsat berilgan maksimal kabel uzunligi signal uzatishning bod tezligiga teskari proportsionaldir. Ushbu uzunlik ma'lumotlariga asosan signal buzilishi va shovqin ta'sir qiladi. ta'sirlar.
